如何用主板診斷卡檢測電腦主板故障

發布日期:2012-12-20 08:45 閱讀:7006

電腦主板檢測是電腦維修的基礎,在很多時候我們都會遇到種種狀況,比如 顯示器不顯示,藍屏,頻繁死機主板不加電,CPU不工作,開機沒反應,主板接電源自己?jiǎn)?dòng),電腦關機CPU風扇依然轉動,南北橋開焊或損壞,主板故障可以說是千變?nèi)f化,也許一個小小的元器件就會讓你忙個半天,因此要想維修電腦硬件學會檢測和識別,才是基礎中的基礎。
1.當拿過一個主板后,我們首先會插上一個診斷卡,開機查看主板的工作狀態,如果主板通電,診斷卡電源指示燈亮說明主板電源電路沒問題,再觸發一下復位膠針如果診斷卡復位指示燈閃爍,說明復位電路沒問題,以上兩點如反之 則說明主板有短路現象。

主板診斷卡檢測電腦主板故障

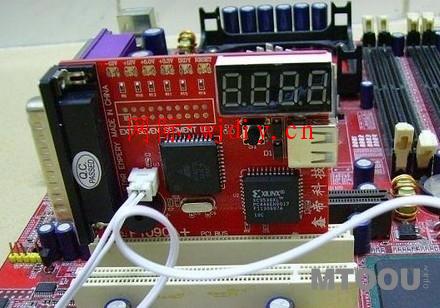

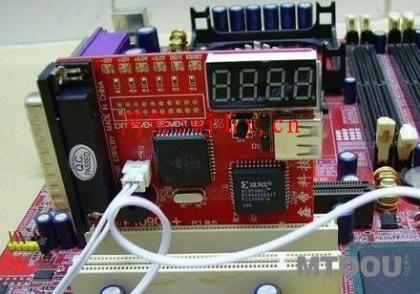

一款正準備對主板進行檢測的PCI接口的主板診斷卡

2.主板通電后診斷卡代碼不走動顯示為00或FF側說明主板CPU沒有工作,接下來我們要切斷電源摘除CPU風扇換一個好的CPU,用手按住CPU(手指與CPU之間最好用隔熱的東西隔開以免燙傷)稍加力氣按住開通電源,如果診斷開還是沒反應且主板依舊沒工作,則排出CPU底座開焊,接下來我們要確定的是CPU電路有沒有故障。

首先我們應當知道這塊主板的CPU供電電路的走勢,一般情況下CPU供電電路都布局合理都在CPU周圍不會在別的位置,因此我們還要知道CPU是紅5V供電然后用黑表筆接電源紅5V接口,紅表筆接CPU輔助電源四角接口(萬用表調制蜂鳴當即可)此時萬用表就會發出短叫聲說明此處電路沒問題。

然后再把黑表筆放在CPU輔助接口針腳上,紅表筆放在CPU旁邊的U芯片上滑動如果有短叫聲立刻停住,此時芯片上的腳針是CPU5V供電針(這個U芯片為電源管理芯片)接下來在側CPU旁邊的兩對場效應管(效應管不可能兩次短接用萬用表測,如發現三個引腳都互相通電側說明效應管被擊穿或損壞更換即可)接下來再測CPU插座里的幾個電容電阻如通電說明CPU供電電路沒問題,CPU電路經常損壞的有(兩對效應管,電源管理芯片,電容)。
3.主板總體檢測,插上診斷卡,先加CPU,再加內存,再加獨立顯卡,顯示代碼從OO或FF開始,一次01,C1,24,25,26等開機啟動。
